CYPE dispone de una colección de aplicaciones para el cálculo de instalaciones eléctricas para alta, media y baja tensión, se trata de CYPELEC Suite.

Algunas de las aplicaciones de CYPELEC Suite son gratuitas y otras de pago, y todas están integradas en el flujo de trabajo Open BIM a través de la plataforma BIMserver.center.

Programas de la suite

CYPELEC Suite está compuesto de los siguientes programas de uso internacional:

• CYPELEC Core
  Es un programa gratuito para el cálculo de instalaciones eléctricas en baja tensión que permite dibujar los esquemas unifilares de la instalación y configurar las características de los elementos que la componen.


• CYPELEC Networks
  Es un programa para el análisis de sistemas de potencia en redes eléctricas, creado para asistir al proyectista en el diseño y cálculo de instalaciones de alta/media y baja tensión. Su uso requiere que la licencia de usuario disponga de los permisos correspondientes.


• CYPELEC Multiline
  Programa diseñado para generar el trazado del esquema multifilar de una instalación eléctrica. Su uso requiere que la licencia de usuario disponga de los permisos correspondientes.

• CYPELEC Switchboard
  Es una aplicación para diseñar las envolventes presentes en la instalación eléctrica (armarios, cuadros y cajas de mando y protección CGMP). Su uso requiere que la licencia de usuario disponga de los permisos correspondientes.


• CYPELEC Grounding IEC
  Programa gratuito que permite calcular la resistencia de puesta a tierra de las instalaciones eléctricas en base a la norma IEC 60364-5-54.


• CYPELEC Grounding IEEE
  Permite realizar el cálculo del sistema de puesta a tierra según el método propuesto en la norma IEEE std 80 2000 “IEEE Guide for Safety in AC Substation Grounding”. Su uso requiere que la licencia de usuario disponga de los permisos correspondientes.


• CYPELEC Electrical Mechanisms
  Es una programa gratuito que permite la disposición de los mecanismos eléctricos (interruptores, conmutadores, bases de enchufe...).


• CYPELEC Distribution
  Es un programa que permite la implantación 3D de la distribución de circuitos y cargas para proyectos de instalaciones eléctricas. Su uso requiere que la licencia de usuario disponga del permiso correspondiente.

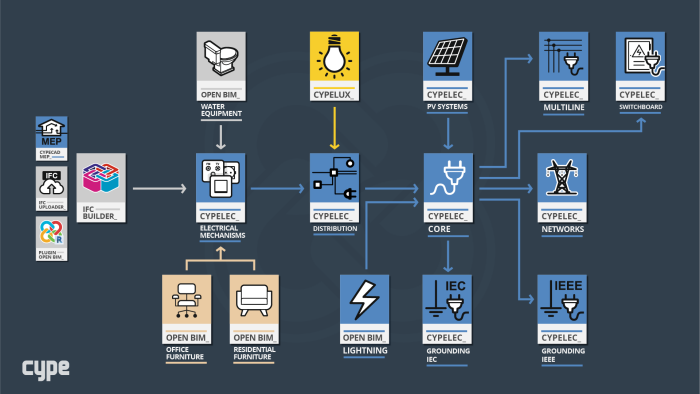

Trabajo colaborativo entre los programas de la suite

Cada uno de los programas de CYPELEC Suite puede funcionar de forma independiente, o de manera colaborativa importando y exportando archivos en formato IFC a través de la plataforma web BIMserver.center. Esta última opción es la que aporta más ventajas, pues permite reaprovechar el trabajo que se está llevando a cabo en el resto de aplicaciones. Cada uno de los programas aporta datos y resultados, que se transfieren de unos programas a otros, para finalmente completar el proyecto eléctrico.

La información que estos programas aportan o reciben en este proceso colaborativo Open BIM es:

• CYPELEC Electrical Mechanisms
  Importa el modelo geométrico del edificio y exporta la situación de los puntos de luz y mecanismos eléctricos.


• CYPELEC Distribution
  Importa la situación de los puntos de utilización y exporta la distribución de circuitos de cuadros y subcuadros eléctricos.
• CYPELEC Core
  Importa el contenido de cuadros y subcuadros y exporta la información contenida en el esquema unifilar de baja tensión. Estos datos son utilizados por:



• CYPELEC Multiline
  Para generar automática del esquema multifilar.


• CYPELEC Switchboard
  Importa la distribución de líneas y sus protecciones asignadas para que el usuario confeccione la distribución de elementos de protección en el interior del cuadro o armario.

• CYPELEC Networks
  Recibe la potencia total de la instalación en BT y la considera como una carga puntual para su análisis de redes.


• CYPELEC Grounding IEC y CYPELEC Grounding IEEE
  Calculan la resistencia de puesta a tierra de la instalación, y la exportan como un valor numérico para ser utilizada por CYPELEC Core.



Secuencia lógica de trabajo en la suite

Para resolver un proyecto eléctrico desde la instalación eléctrica interior en baja tensión la secuencia lógica de uso de los programas de la suite sería el siguiente:

1. Apertura del proyecto en BIMserver.center.


2. Modelo geométrico del edificio (Opcional)
   Sin ser un requerimiento obligatorio, el proyecto podría partir también de un modelo geométrico. Programas como IFC Builder (uso gratuito) permiten realizar este modelo que se puede exportar a ifc.


3. En el caso de disponer del modelo geométrico anterior, introducción de los mecanismos eléctricos en planta y puntos de luz, utilizando CYPELEC Electrical Mechanisms.


4. Definición de la cargas y distribución de los circuitos eléctricos por cuadro y subcuadro, utilizando CYPELEC Distribution.


5. Diseño y cálculo de la instalación eléctrica de baja tensión utilizando CYPELEC Core.


6. Cálculo de la resistencia de puesta a tierra de las masas interiores utilizando CYPELEC Grounding IEC.


7. Obtención del esquema multifilar de la instalación utilizando CYPELEC Multiline.


8. Diseño del cuadro interior utilizando CYPELEC Switchboard.
   En el caso de contener un modelo geométrico el cuadro puede posicionarse geométricamente.


9. Diseño y cálculo de la instalación eléctrica de media/alta tensión utilizando CYPELEC Networks.
